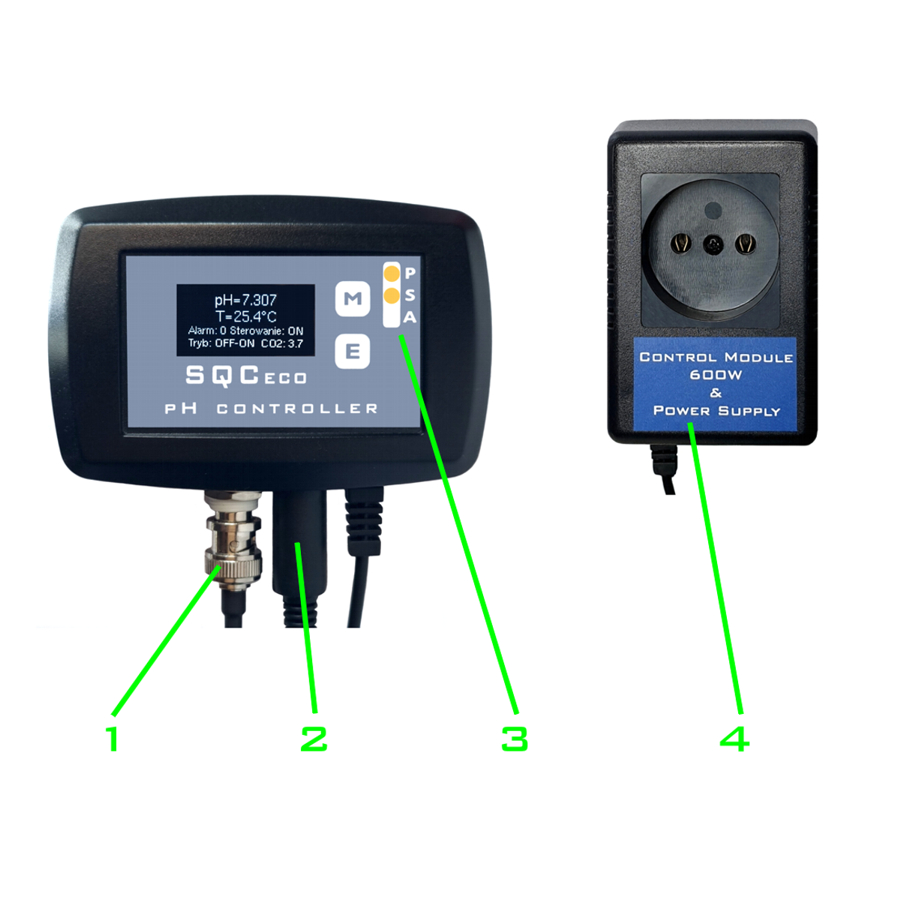

1. Gniazdo sondy pH.
  2. Gniazdo sondy Temperatury.
  3. Sygnalizacja LED
  4. Moduł sterujący z zasilaczem.
    • P – Power
    • S – Switch
    • A – Alarm

Opis kontrolera pH SQCeco

 Właściwości i funkcje – ogólne

  • Interfejs użytkownika – umożliwia zarządzanie kontrolerem za pomocą przycisków i wyświetlacza OLED.
  • Proste menu, intuicyjna obsługa kontrolera.
  • Czytelny wyświetlacz OLED, charakteryzujący się dużym kontrastem i dużo szerszym kątem widzenia w porównaniu z wyświetlaczami LCD i LED.
  • Kompaktowa budowa ze zintegrowanym zasilaczem i modułem sterującym (minimum przewodów połączeniowych).
  • Wszystkie nastawy konfiguracyjne są przechowywane w pamięci nieulotnej i pozostają w pamięci również po wyłączeniu zasilania.
  • Interfejs użytkownika dostępny w dwóch językach polski / angielski.



Właściwości i funkcje – pH

  • Unikalna wśród komputerów i kontrolerów pH, spotykana w urządzeniach laboratoryjnych rozdzielczość ( 0.001 pH ) oraz dokładność ( 0.005 pH ) pomiarów.
  • Pełna automatyzacja sterowania pH wraz z kompensacją temperatury.
  • Kontroler pH „SQCeco” pozwala na bardzo dokładny i stabilny pomiar wartości pH. Wysoka dokładność i stabilność zostały osiągnięte m.in. przez odpowiednią konstrukcję urządzenia, zastosowanie nowoczesnego procesora RISC oraz bardzo dokładnego i stabilnego (18 bitowego) zewnętrznego przetwornika analogowo-cyfrowego.
  • Posiada możliwość ręcznej korekty pomiarów pH, przydatnej przy sprawdzaniu płynów kalibracyjnych, porównaniu z innymi kontrolerami czy korektą wskazań starszych czujników pH.
  • Umożliwia ustawienie alarmów wskazań pH (górnego i dolnego) wraz z optyczną sygnalizacją alarmów na panelu frontowym.
  • Posiada możliwość ustawienia sterowania pH oraz alarmów w całym zakresie pomiarowym (0-14pH).
  • Dwa tryby pracy (LOW/HIGH) umożliwiające kontrolę przy obniżaniu oraz podwyższaniu pH (np. nawożenie roslin w akwarium słodkowodnym, czy dozowanie CO2 do kalkreaktora w akwarium morskim).
  • Automatyczna kalibracja dla wartości 4pH, 7pH i 9pH obejmująca zakres właściwy dla akwarium słodkowodnego i morskiego.

Właściwości i funkcje – Temperatura

  • Automatyczna kompensacja temperatury przy pomiarze pH.
  • Posiada możliwość ręcznej korekty pomiarów, umożliwiającej uzyskanie dokładności pomiarów rzędu 0,1o
  • Umożliwia ustawienie alarmów wskazań temperatury (górnego i dolnego) wraz z optyczną sygnalizacją alarmów na panelu frontowym.

Właściwości i funkcje – pozostałe

  • Oblicza szacunkową zawartość CO2 w wodzie.
  • Sygnalizuje szereg alarmów (patrz „lista alarmów” na końcu instrukcji) ułatwiających diagnostykę kontrolera pH.
  • Sygnalizacja optyczna działania modułu sterującego.
  • Możliwość przywrócenia ustawień fabrycznych kontrolera.
  • Zabezpieczenie przed użyciem niewłaściwych płynów kalibracyjnych oraz przed użyciem (kalibracją) uszkodzonej lub zużytej sondy pH.

Dodatkowe informacje oraz opis wszystkich funkcji wraz z ich zastosowaniem znajdują się w instrukcji obsługi.

Dane techniczne kontrolera pH

Specyfikacja Techniczna
Zasilanie
Zintegrowane z modułem sterującym
Wyjście sterujące
Zintegrowane z modułem sterującym
Zakres pomiarowy
0-14 pH
Zakres sterowania
0-14 pH
Kalibracja
dwupunktowa automatyczna
Rozdzielczość pomiarów pH
0.001 pH
Dokładność pomiarów pH
0.005 pH
Histereza pomiarów pH
Regulowana w zakresie 0.05 –  0.2 pH
Korekta wskazań pH
Regulowana w zakresie  +/-  1.0 pH
Rozdzielczość pomiarów temperatury
0.1 °C
Dokładność pomiarów temperatury
0.5 °C  (możliwość kalibracji do 0.1°C)
Korekta wskazań temperatury
Regulowana w zakresie  +/-  2.0°C
Zakres twardości węglanowej  KH
0-35 °N
Ustawienia Fabryczne (domyślne)
Kalibracja pH
b = 0 (pH7)     a = 1 (pH4 i pH9)
Korekta pH
0
Korekta temperatury
0
pH Tryb
OFF-ON (LOW)
pH Sterowanie
7.0 pH
Histereza pH
0.1pH
Alarm górny pH
8pH
Alarm dolny pH
6pH
Alarm górny Temperatury
30 °C
Alarm dolny Temperatury
15 °C
Twardość węglanowa
0  (brak wprowadzonej wartości)

Wszystkie zrzuty ekranów wraz z opisem ich zastosowania znajdują się w instrukcji obsługi.

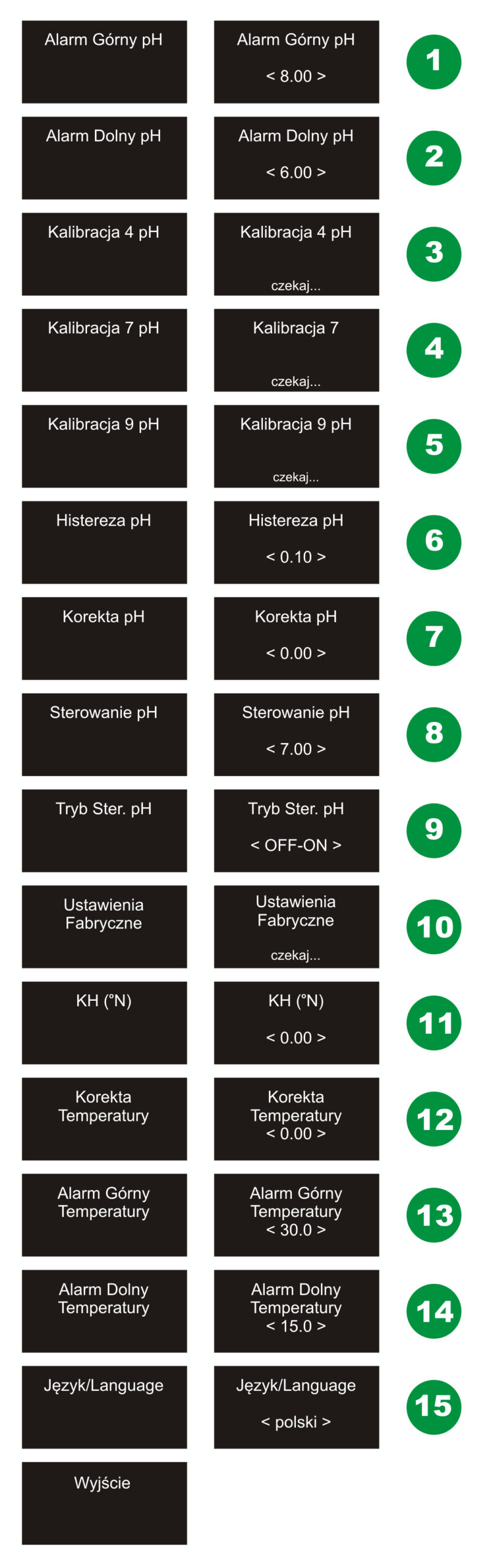

Menu  Kontrolera SQCeco

  1. Ustaw wartość alarmu górnego pH.

  2. Ustaw wartość alarmu dolnego pH.

  3. Kalibracja w płynie 4 pH.

  4. Kalibracja w płynie 7 pH.

  5. Kalibracja w płynie 9 pH.

  6. Ustaw wartość histerezy sterowania pH.

  7. Ustaw wartość ręcznej korekty pomiarów pH.

  8. Ustaw wartość sterowania pH.

  9. Ustaw tryb działania kontrolera.

  10. Przywróć wartości domyślne wszystkich ustawień.

  11. Ustaw wartość twardości wody w stopniach niemieckich

  12. Ustaw wartość ręcznej korekty pomiarów temperatury.

  13. Ustaw wartość alarmu górnego temperatury.

  14. Ustaw wartość alarmu dolnego temperatury.

  15. Zmień język polski/angielski.

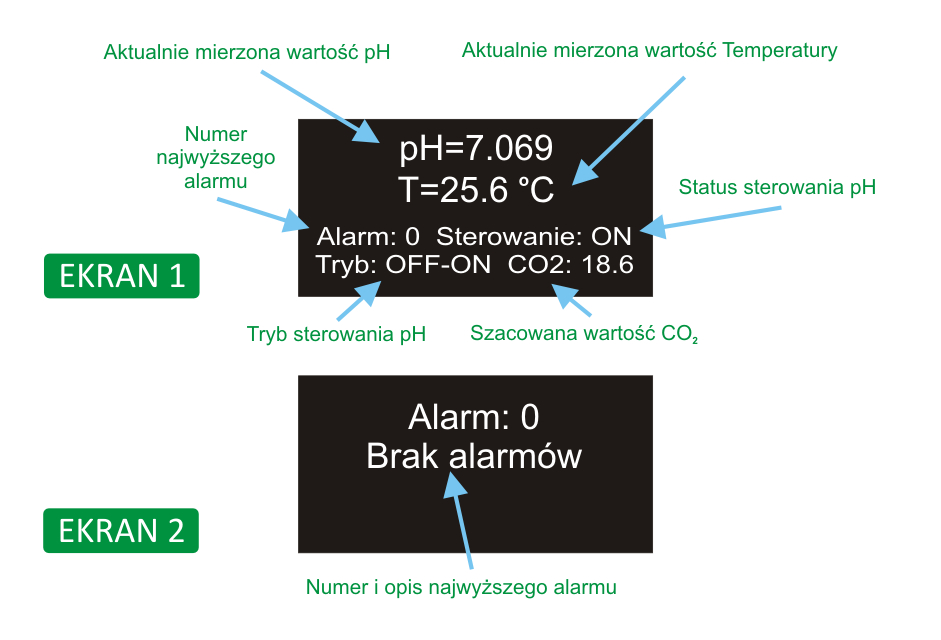

Pomiar pH, alarmy, tryb działania, stan kontrolera (OLED)

Zmiana wyświetlania EKRAN 1 / EKRAN 2
następuje po naciśnięciu przycisku „E„

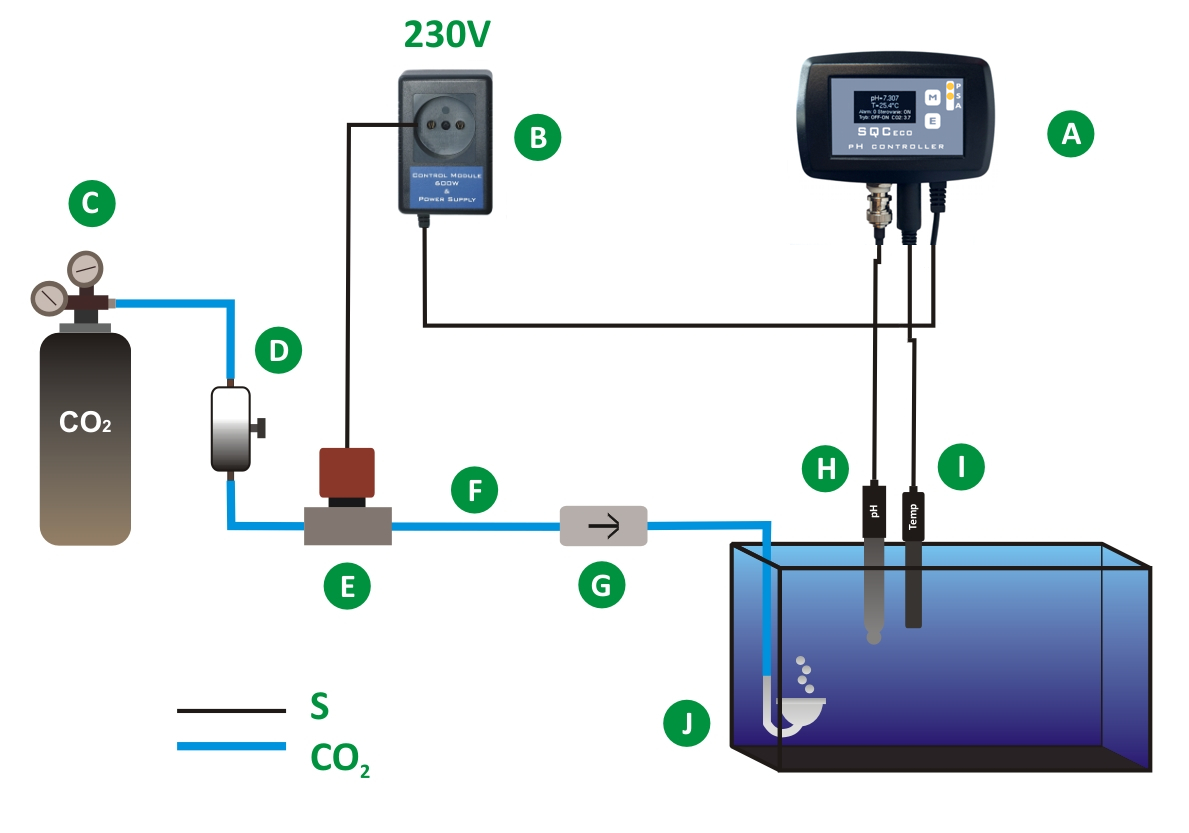

Przykład automatycznej kontroli nawożenia CO2

A.   SQCeco   – kontroler pH.
B.   Moduł sterujący/zasilający.
C.   Butla z CO2  z reduktorem.
D.   Zawór precyzyjny.
E.   Elektrozawór.
F.   Przewód giętki (poliuretanowy) 4×6 mm.
G.  Zaworek przeciw-zwrotny.
H.   Sonda pH.
I.   Sonda temperatury.
J.   Dyfuzor CO2.

S – sygnał elektryczny

CO2 – Przewód do przesyłu dwutlenku węgla
